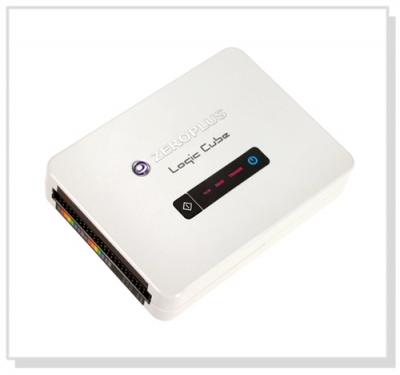

邏輯分析器 > 200MHz 邏輯分析儀LAP-C 16128
|
【 產品規格 】
|
| 取樣頻率 |
內部(時序)(非同步) 100Hz~200MHz
外部(狀態)(同步) 100MHz |
| 待測信號 |
頻寬 75MHz(-3dB)
觸發電壓範圍 -6V~+6V
觸發電壓解析度 ±0.1V |
| 記憶體 |
記憶體容量 4Mbits
每通道記憶體深度 128Kbits (Max 32Mbits for compression) |
| 觸發 |
觸發方式 Pattern/Edge
觸發通道 16 CH
延後觸發 YES
觸發階層 1 Level
觸發計數 1~65535 |
| 軟體功能 |
波形資料壓縮 Max 512Mbits
時基範圍 5ps~10Ms
波形垂直縮放比例 1~5.5
操作介面 中文(繁/簡)英文
波形觸發分頁最大值 8192頁
波形寬度顯示
訊號濾波及濾波延遲
波形觸發延遲
可增加定位棒
定位棒自動貼進功能
軟體自動升級
可選擇分析數據的範圍
資料統計
自動存檔
濾波間隔棒
匯流排分析
匯流排封包列表功能
封包列表匯出功能
匯流排Latch功能:不支援
資料比對:不支援
＊匯流排封包觸發: 並列
＊脈波寬度觸發模組: 選購
|
| 電源 |
電源USB (DC 5V, 500mA)
靜態消耗功率 1W
瞬間最大消耗功率 2W |
| 其它 |
系統支援 Windows 2000 / XP / Vista / Win 7
相位誤差 < 1.5ns
最大輸入電壓 ±30V
輸入阻抗 500KΩ/10pF
安規認證 FCC / CE / WEEE / RoHS /SVHC |
|
【 電氣規格 】
|
| 項目 |
Min |
Type |
Max |
| 工作電壓 |
4.5V |
5V |
5.5V |
| 靜態消耗電流 |
– |
– |
200mA |
| 工作消耗電流 |
– |
– |
400mA |
| 靜態消耗功率 |
– |
– |
1W |
| 工作消耗功率 |
– |
– |
2W |
| 相位誤差 |
– |
– |
1.5ns |
| 量測通道輸入電壓 |
-30V |
– |
+30V |
| 參考電壓 |
-6V |
– |
+6V |
| 輸入阻抗 |
– |
500KΩ/10pf |
– |
| 工作溫度 |
5℃ |
– |
70℃ |
| 儲存溫度 |
-40℃ |
– |
80℃ |
|
 |
| |
|
